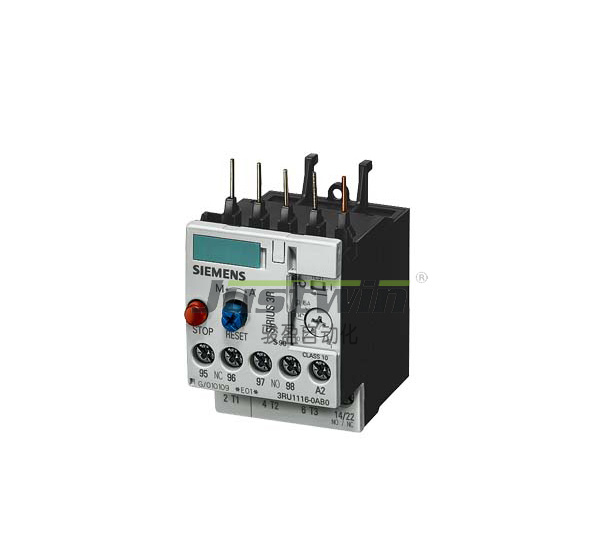

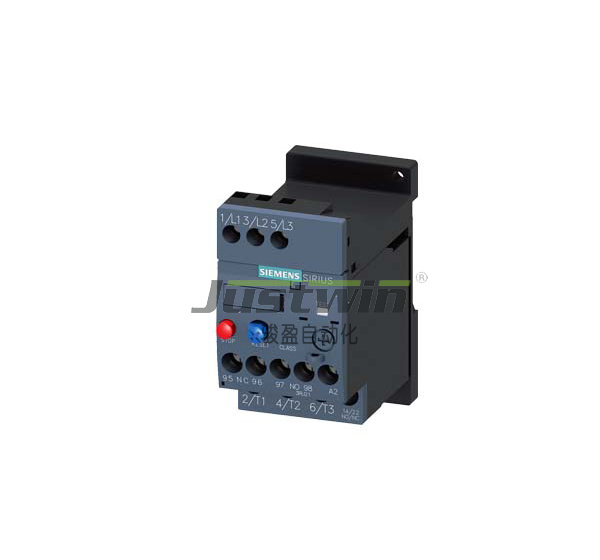

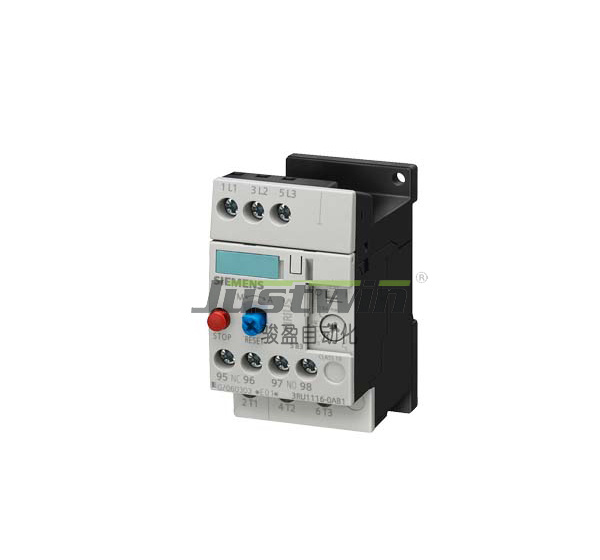

3RU1/2系列热继电器
- 产品描述
-
- 商品名称: 3RU1/2系列热继电器
通过大旋钮可以方便地调整过载设定电流。
概述
①与接触器连接的插接件：
与接触器进行完美的电气和机械连接。通过这些插接件，过载继电器可以直接与接触器进行插接。也可选择独立安 装支座实现独立安装。
②手动怕动复位（RESET）选择开关和复位按钮：
通过此选择开关，您可以在手动和自动复位之间进行切换。当选择手动复位时，可以通过按RESET按钮直接在设备 上复位。
③开关状态指示及动作机构测试(TEST)：
指示热过载继电器动作状态和对动作机构进行机械功能测试。
④过载电流设定：
通过大旋钮可以方便地调整过载设定电流。
⑤STOP（停止）按钮：
当按下STOP按钮时，常闭触点打开，与之相连的接触器断开。当STOP按钮被释放时，常闭触点重新闭合。
⑥接线端子：
3RU21热过载继电器可提供螺钉、弹簧式或环形接线端子。应用
3RU21热过载继电器可用于三相和单相交流或直流电动机的保护。
如使用3RU21热过载继电器保护单相交流或直流负载，需将三极串联使用。环境温度
根据IEC60947-4-1标准，3RU21热过载继电器在-40至+60°C的温度范围内具有温度补偿功能。脱扣等级
3RU21热过载继电器用于CLASS 10正常起动条件。
脱扣特性曲线
在工作温度下，脱扣时间将减少25%左右。
